Установка формирования защитных металлических слоев на изделиях электронной техники «СИГМА-20Н5».
Инвентарный номер: АБДР-2432.01.00.00 ПС.
Год выпуска - 2015, страна происхождения - Россия. *
*Сведения указаны в соответствии с паспортом АБДР-2432.01.00.00 ПС (2015 г.), прилагаемым к Документации (Раздел X).

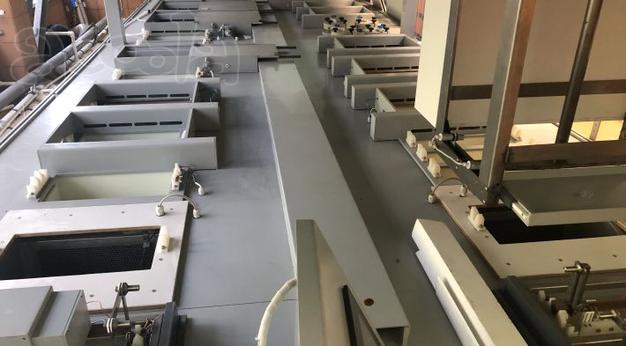

Установка предназначена для выполнения операций технологических процессов никелирования изделий электронной техники на подвесках в кассетах, мини барабанах и виброкорзинах. Установка представляет собой двухрядную линейку с рабочими позициями для выполнения пяти технологических маршрутов никелирования: - Матовое электрохимическое никелирование (сплав 29НК) ; - Матовое электрохимическое никелирование (сплав МД-40) ; - Блестящее электрохимическое никелирование (сплав 29НК) ; - Электрохимическое никелирование (сталь) ; - Химическое никелирование (медь, бронза, сталь). В составе установки: - ванны химической и электрохимической обработки; - ванны химической металлизации в термостатах; - ванны проточной и струйной промывки; - камеры сушки. Оснащение ванн: - системы нагрева и автоматического поддержания температуры; - системы циркуляции и фильтрации растворов; - рН - метры; - барботеры; - механизмы вертикального качания. Исполнение установки - двухсторонний вытяжной шкаф. Каждый ряд ванн в установке может обслуживаться вручную. Рабочие зоны оснащены подъемными защитными экранами. Вся конструкция футерована PVC-пластиком. Установка оснащена трехкоординатным X-Y-Z автооператором, обслуживающим все рабочие позиции в двух рядах. Автооператор выполнен герметичным, рамные конструкции изготовлены из композиционных материалов и титана. Автооператор снабжен сдвижным поддоном для сбора капель. Двухрядная компоновка позволила максимально компактно выполнить установку и уменьшить холостые пробеги автооператора в два раза. Движение автооператора по осям X и Y осуществляется одновременно. Обработка изделий ведется на подвесках или в кассетах, фторопластовых мини-барабанах и в виброкорзинах.
